DY-100P温度传感器

数显温度变送器将温度传感元件(热电阻或热电偶)与信号转换放大单元有机集成在一起,用来测量各种工艺过程中-200~1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。

工作原理
温度传感器受温度影响产生电阻或电势效应,经转换产生一个差动电压信号。此信号经放大器放大,再经电压、电流变换,输出与量程相对应的4-20mA电流信号或0-5V,0-10V电压信号。

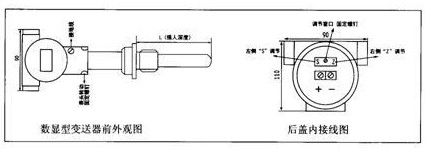

接线与调校变送器系统连接如图所示,24VDC电源通过屏蔽电缆给变送器供电,“V+”接24VDC的正极,“V-”接负极,输出4-20mA将变送器接到标准信号源上(电阻箱或毫伏计), 显示窗口内部给出零点和满度信号时反复调零点及满度电位器,即可精确调整量程。“Z”为零点调整电位器,“S”为满度调整电位器(所有电位器在出厂以前都已校好),不建议用户自行调整零电位器。

注意事项
数显一体化温度变送器的供电电源不得有尖峰,变送器的校准应在加电5分钟后进行,并且要注意当时环境温度。
请勿随意将变送器盖打开,以免受潮。电源及信号输出应采用屏蔽电缆传输,压线螺母应旋紧以保证气密性。
在安装时一定要用搬手或其它工具拧紧螺母,切勿用手直接拧动表头,以防将变送器内部的线路拧断。

特点:DC24V供电,二线制 ,直接输出标准4-20mA信号,精度高、抗干扰、长期稳定性好、免维护、可远传(最大1000米)。

技术参数:

热电阻测温范围  -200~450℃;
 -50~150℃;
热电偶测温范围   0℃-1200℃;       0℃-800℃;
测量精度 <热电阻>     ±0.25% ±0.5%;
<热电偶>     ±0.75%;
输出信号 4-20mA
温    漂 ±0.025%/℃
时    漂 每年小于±0.5%
环境温度 -10~85℃
供电电压 24V DC     ±10%
负载能力 0-500Ω

保护管材质 1Cr18Ni9Ti或陶瓷或高铝管
