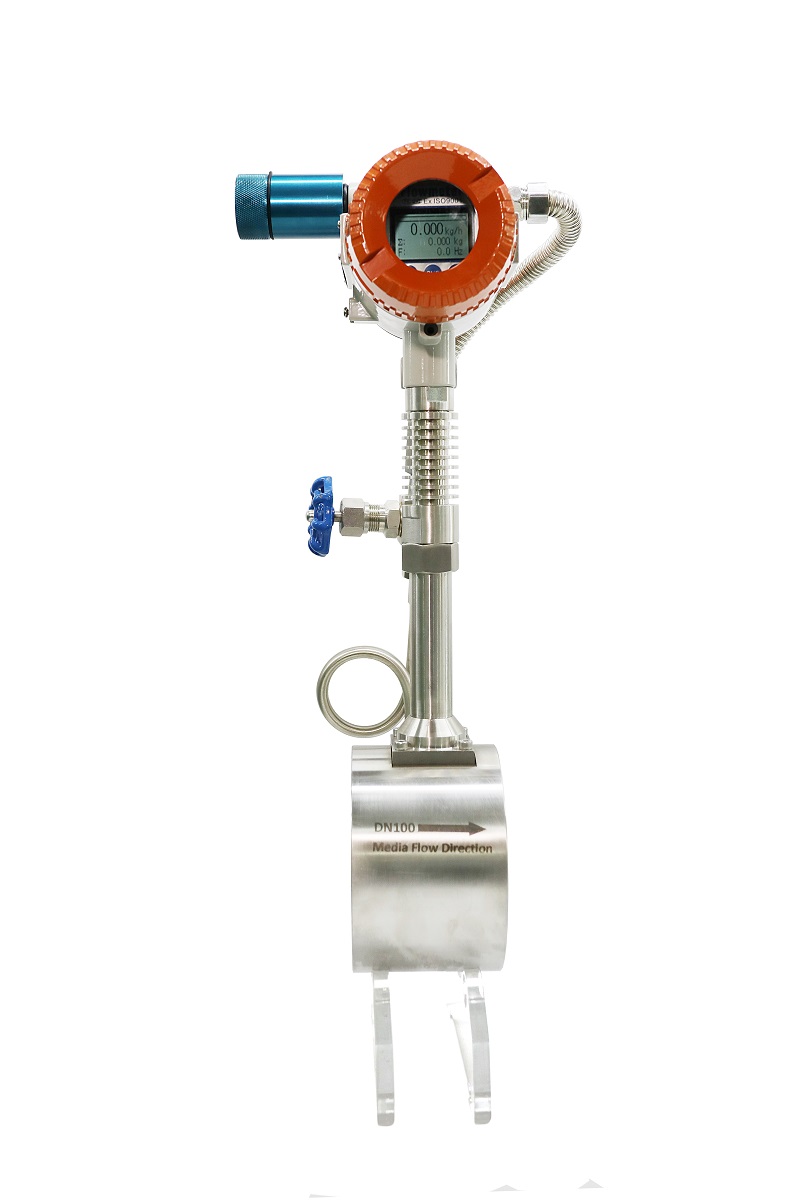

精密型法兰夹持涡街流量计_北京多元智控仪表有限公司

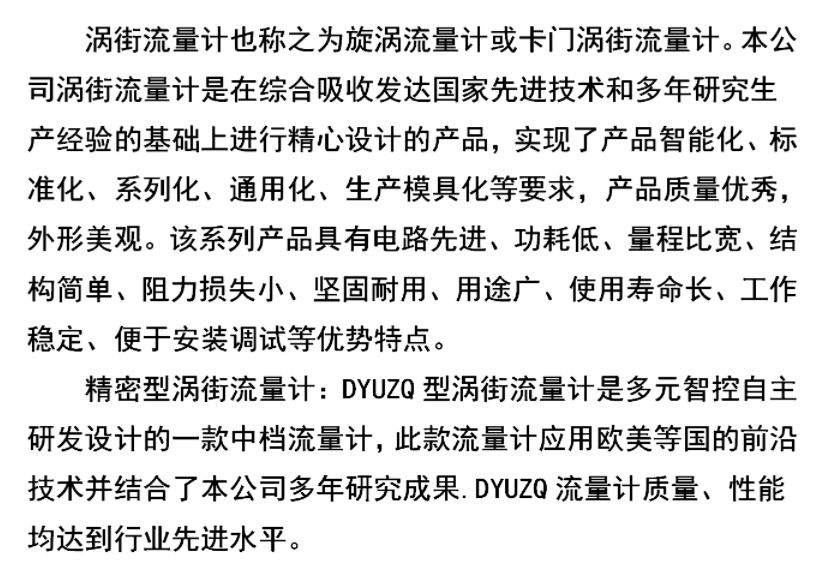

涡街流量计也称之为旋涡流量计或卡门涡街流量计。本公司涡街流量计 产品质量优秀，外形美观。该系列产品具有电路 、功耗低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等优势特点。

售后：24小时售后服务支持

高端宽量程涡街流量计性能特点：

1、环境温度： -40℃~+60℃;

2、工作介质温度：★低温型： -200℃~+150℃; ★中高温型： -40℃~+260℃; ★高温型： -40℃~+350℃; ★超高温型： -40℃~+450℃(不含插入式);

3、相对湿度：5%～95%RH, 无凝露；

4、供电电源：外电源24V DC;

5、防护等级：IP65;

6、流量计本体耐压等级：1.6MPa～160MPa(PN 系列与Class系列均有)

7、准确度等级：1.5级

8.宽量程比：气体计量最高1:80测量量程比，蒸汽计量最高1:120测量量程比

9.高度集成：温压补偿一体化；GPRS 无线远传一体化

10.抗振性能：在常温常压空气4m/s 测量下限灵敏度下，免疫振动加速度≤20m/s2, 频率在10~110Hz 之间的连续振动及猝发振动，确保标称精度的实现。更高的流体密度或测量下限，可实现更强的振动干扰免疫能力。

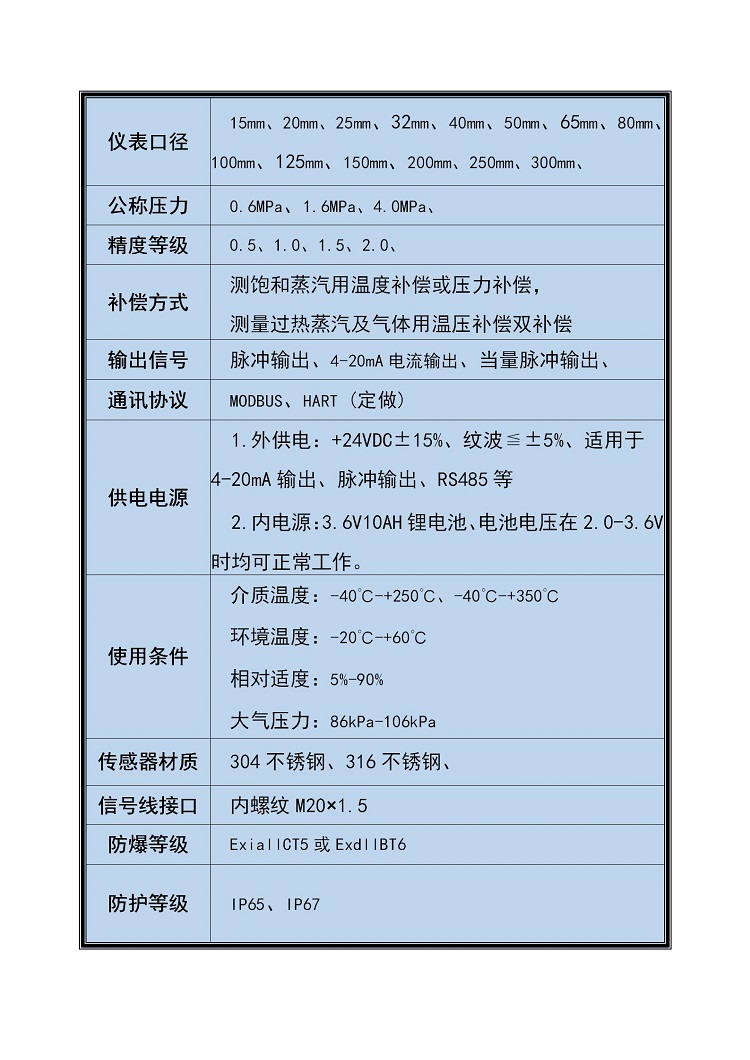

高端宽量程涡街流量计技术参数：

仪表口径(mm)	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400
公称压力(MPa)	1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa、10.0MPa(其它可订制)
准确度等级	±1.0%、±1.5%、±2.0%
补偿方式	测量饱和蒸汽时用温度补偿或压力补偿，测量过热蒸汽及气体用温压补偿
输出形式	脉冲输出、4-20mA电流输出、当量脉冲输出
通讯接口	通讯接口：RS485、RS232
通讯协议	HART、MODBUS-RTU
供电电源	1、外供电：+24VDC±15%、纹波≤±5%、适用于4-20mA输出、脉冲输出、RS485等 2、内电源：3.6V10AH锂电池、电池电压在2.0-3.6V时均可正常工作。
使用条件	介质温度：-40℃~+250℃、-40℃~+350℃ 环境温度：-20℃~+60℃ 相对湿度：5%~90% 大气压力：86kPa~106kPa
传感器材质	304不锈钢、316不锈钢
信号线接口	内螺纹M20×1.5
防护	IP65、IP67
防爆	Ex db IIC T6 Gb

注意事项：

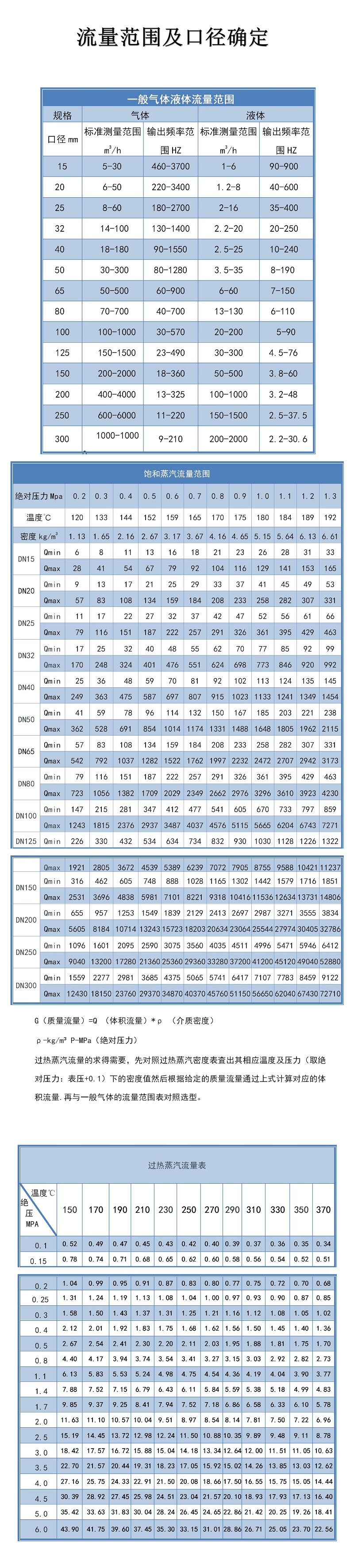

1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：
（1）、当被测介质为可压缩性流体, 且现场介质温度、压力变化较大时, 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
（2）、流量计安装在环境较好的室内又无需信号远传，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
（3）、当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。
（4）、当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
（5）、当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型情况下配带散热器。

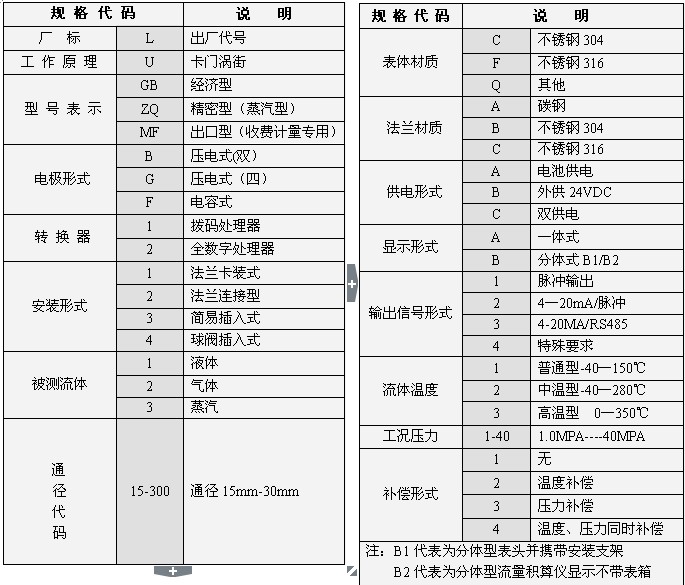

涡街流量计选型表
1. 涡街流量计具体适合工况参数见涡街流量计说明书
2. 涡街流量仪表选型是复杂又谨慎的事情，请与公司专业仪表工程师联系。
