经济型法兰夹持涡街流量计

涡街流量计结构简单、设计轻巧、成本低廉、使用精度高、使用寿命长等特点。深受广大客户的信任和喜爱，为工业计量与控制做出贡献。

售后：24小时售后服务支持

涡街流量计也称之为旋涡流量计或卡门涡街流量计。本公司涡街流量计，实现了产品智能化、标准化、系列化、通用化、生产模具化等要求，产品外形美观。该系列产品具有电路先进、功耗低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等优势特点
经济型涡街流量计

DYUGB 系列涡街流量计结构简单、设计轻巧、成本低、使用精度高、使用寿命长，深受广大客户的信任和喜爱。

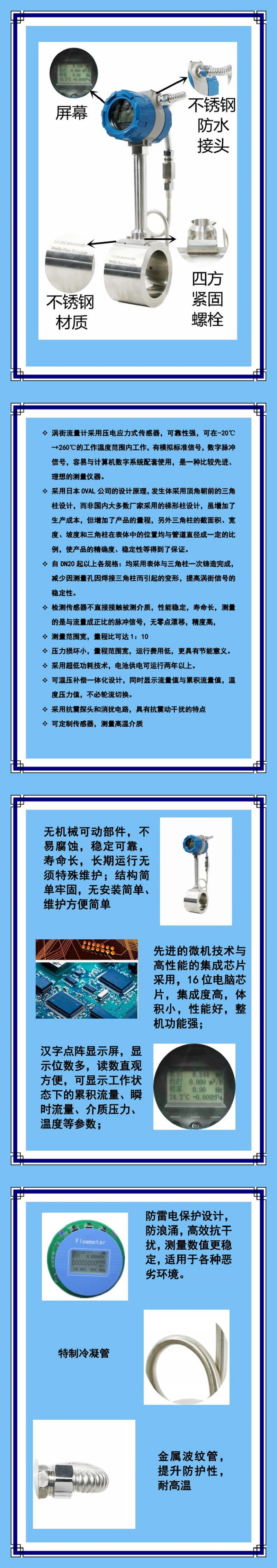

涡街流量计性能特点：

(1)测量介质广泛，可以测流体、气体、蒸汽、液体等

(2)测量范围宽：1:20~1:80

(3)下限更低：相对涡街流量计相比测量下限更低，液体流速可以在0.08m/s

开始测量，气体(含蒸汽)流速可以在1m/s开始测量

(4)相对传统旋进旋涡流量计相比压损小，只有传统旋进旋涡流量计压力损失

的10%

(5)耐高温：最高可以耐温+450℃;耐低温：最低可以至-200℃

(6)抗震：探头采用4片压电陶瓷技术。有效消除外界振动对测量的影响。采

用频谱数字处理技术，自动智能分析

(7)探头和信号转换器同口径通用互换

(8) 全不锈钢材质(304、316L)、无运动部件、无磨损，泄漏点少、使用寿命长

( 9 ) 带HART-Protocol 通讯协议，Modbus Rs485接口

(10)直管段要求少：入口3D/出口1D

(11)国家专利产品可在线更换电极，实现不停车维护、升级，更方便快捷

涡街流量计技术参数：

仪表口径(mm)	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400
公称压力(MPa)	1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa、10.0MPa(其它可订制)
准确度等级	±1.0%、±1.5%、±2.0%
补偿方式	测量饱和蒸汽时用温度补偿或压力补偿，测量过热蒸汽及气体用温压补偿
输出形式	脉冲输出、4-20mA电流输出、当量脉冲输出
通讯接口	通讯接口：RS485、RS232
通讯协议	HART、MODBUS-RTU
供电电源	1、外供电：+24VDC±15%、纹波≤±5%、适用于4-20mA输出、脉冲输出、RS485等 2、内电源：3.6V10AH锂电池、电池电压在2.0-3.6V时均可正常工作。
使用条件	介质温度：-40℃~+250℃、-40℃~+350℃ 环境温度：-20℃~+60℃ 相对湿度：5%~90% 大气压力：86kPa~106kPa
传感器材质	304不锈钢、316不锈钢
信号线接口	内螺纹M20×1.5
防护	IP65、IP67
防爆	Ex db IIC T6 Gb

注意事项：
1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：
（1）、当被测介质为可压缩性流体, 且现场介质温度、压力变化较大时, 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
（2）、流量计安装在环境较好的室内又无需信号远传，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
（3）、当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。
（4）、当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
（5）、当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型情况下配带散热器。

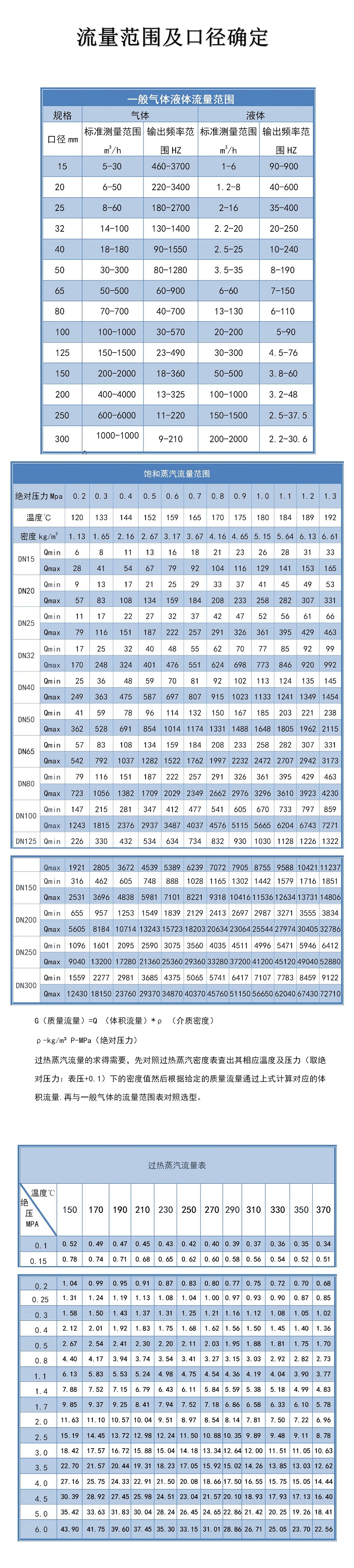

涡街流量计选型表
1. 涡街流量计具体适合工况参数见涡街流量计说明书
2. 涡街流量仪表选型是复杂又谨慎的事情，请与公司专业仪表工程师联系。
