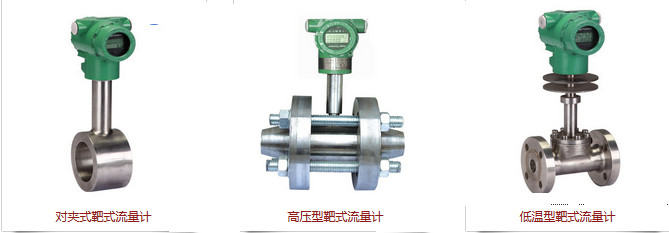

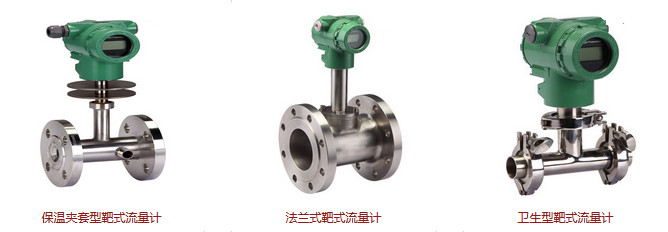

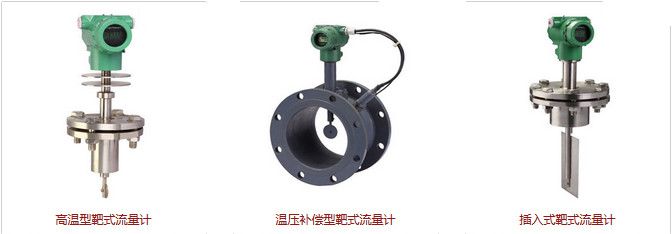

靶式流量计
1、整台仪表结构坚固无可动部件，插入式结构,拆卸方便；
2、可选用多种防腐及耐高低温材质
3、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa 高压；
4、仪表内设自检程序，故障现象一目了然；
5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
6、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
7、具有多种安装方式供选择，如选择在线插入式，安装费用低；
8、具有一体化温度、压力补偿，直接输出质量或标方；
9、具有可选小信号切除、非线性修正、滤波时间可选择；
10、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；
11、计量准确，精度可达到0.2%；
12、重复性好，一般为0.05%～0.08%，测量快速；
13、压力损失小，仅为标准孔板的1/2△P 左右；
14、抗干扰，抗杂质能力特强；
15、可根据实际需要更换阻流件（靶片）而改变量程；
16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图； 17、安装简单方便，极易维护；
18、多种输出形式，能远传各种参数；
19、抗震动性强，一定范围内可测脉动流。
智能靶式流量计技术参数
产品名称：靶式流量计
口 径：DN15～DN3000mm
公称压力：0.6～42MPa
工况温度：-180～+500℃
精 度：±0.2～±1.5%FS
量 程 比：1：10
壳 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65 IP67
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：企标Q/BET05-06
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
连接方式：双法兰式、插入式、对夹式、快速活接式。
图解：
气体类： 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类：
重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等。
靶式流量计
|
代号
|
连接方式
|
F 法兰式 C 插入式 D 对夹式 U 在线拆装式 L 锥管螺纹式 E 其他
|
代号
|
介质类型
|
L 液体 G 气体 S 蒸汽
|
代号
|
压力等级
|
A
|
0.6 Mpa E 2.5 Mpa I 10 Mpa M 20Mpa
|
B
|
1.0 Mpa F 4.0 Mpa J 11 Mpa N 25 Mpa
|
C
|
1.6 Mpa G 5.0 Mpa K 15 Mpa O 26 Mpa
|
D
|
2.0 Mpa H 6.3 Mpa L 16 Mpa P 42 Mpa
|
代号
|
介质温度
|
C
|
-40 ~ 80 ℃（常温）
|
Z
|
80 ~ 200 ℃（中温）
|
G
|
200~ 700 ℃（高温）
|
D
|
-200~ -40 ℃ （低温）
|
代号
|
输出形式
|
P
|
脉冲输出 H HART协议
|
I
|
4~20mA K 开关量输出
|
R
|
通讯输出 N 无输出
|
代号
|
防爆标识
|
A 本安型
|
D 隔爆型
|
代号
|
壳体材质
|
S
|
304不锈钢
|
E
|
316不锈钢
|
T
|
特定材料
|
代号
|
传感器材质
|
H
|
哈氏合金
|
S
|
304不锈钢
|
E
|
316不锈钢
|
T
|
特定材料
|
|
代号
|
公称直径
|
-DN15
|
DN15
|
-DN……
|
DN……
|
-DN5000
|
DN5000
|
【靶式流量计安装注意事项】
不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。
1、高温型（80度至700度）、常温型（-40度至80度）、低温型（-40至-200度）流量计的安装：
a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；
b、介质工作温度在300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度)，同理工作温度-100度以下的介质，也要采取防冻措施；

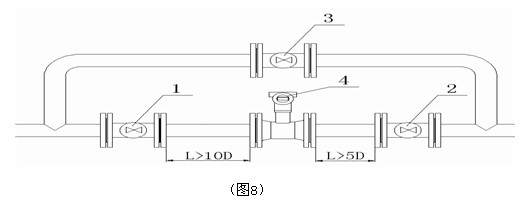

c、为保证流量计准确计量，要求设置前后直管段；（图8）
d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；（图8）
e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；
g、法兰式和夹装式流量计安装时，应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径 6-8mm 及否同轴，以避免因其产生干扰流而影响计量精确度；

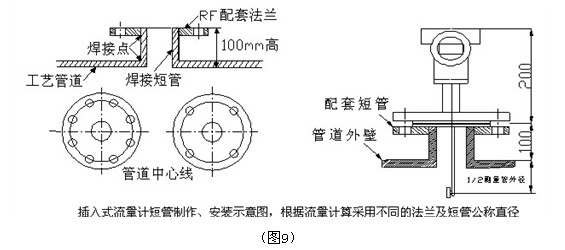

h、插入式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）；（图9）
i、对于新完工的工艺管道，应先进行初步吹扫后再安装流量计；
j、测量管外壁上箭头所指方向为被测介质流向；
k、流量计壳体必须可靠接地，若无接地条件应向厂方说明；
l、流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工（以出厂校验单为准）。
